新琴似３条１１丁目５号線生活道路整備工事

2026.08.03

DATA

発注者: 札幌市北区土木部維持管理課
工事名: 新琴似３条１１丁目５号線生活道路整備工事
場所: 札幌市北区新琴似３条１１丁目

工事内容: 道路工事　舗装の新設（更新）を行う工事

GALLERY

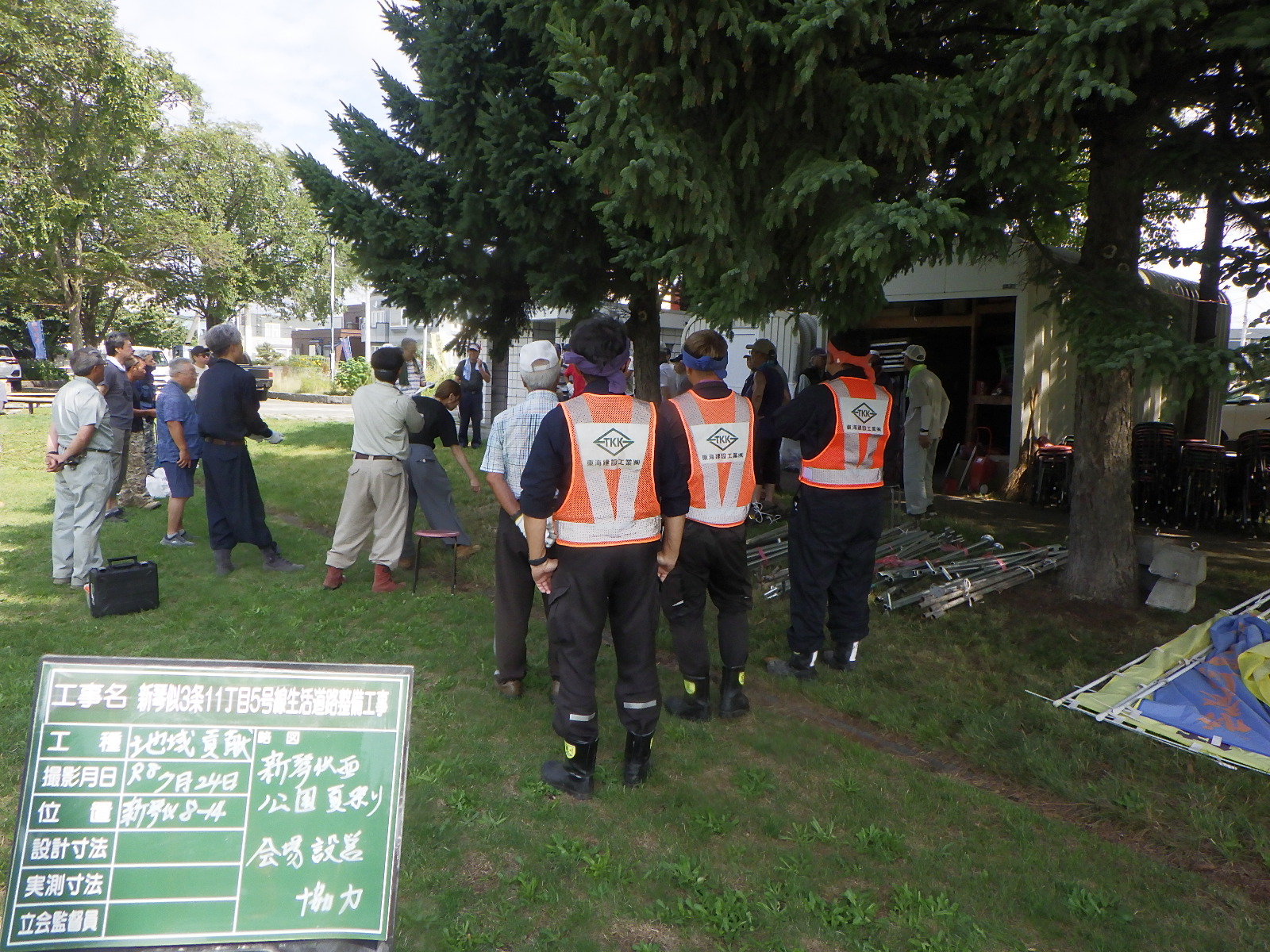

新琴似西公園　夏祭り　会場設営のお手伝いです

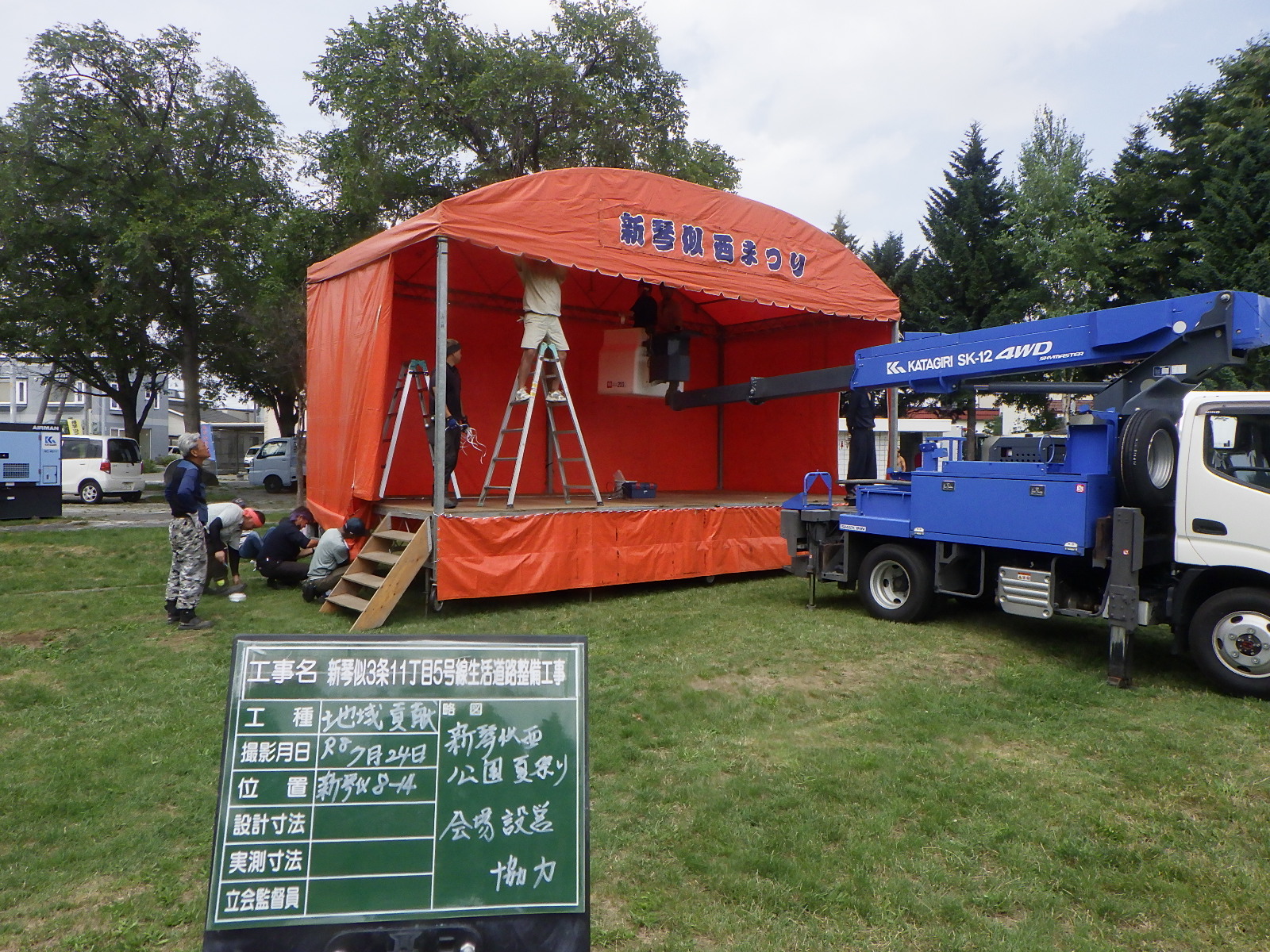

昨年度も協力しました。町内会の方々も顔なじみです。

この工事はJRA（札幌）からの寄付金が使われてます。

光陽小児童会館の子供達が工事の危険なことや注意することを絵に書いてくれました。

来週24日以降に、看板や旗などに印刷して現場に掲示します。光陽中学校の近くに設置予定です。

上手に書けてます。
ありがとうございます。 — 上手に書けてます。ありがとうございます。

カラフルでかっこいいです。

レイアウトが出来上がりました。看板として設置します。

資材置場の出入り口に取り付けます。

作業中に現場に旗を立てます。

新琴似西まつり実行委員会から感謝状をいただきました。

２年連続で新琴似の生活道路の工事を行ってます。

お祭りの会場設営および準備・撤収を協力しました。
９月２６日土曜日の合同パトロールも参加します。
連合町内会ほか８団体の皆様よろしくお願いします。 — お祭りの会場設営および準備・撤収を協力しました。９月２６日土曜日の合同パトロールも参加します。連合町内会ほか８団体の皆様よろしくお願いします。

光陽小児童会館の子供達が書いてくれた絵を看板設置しました。
中学校側にあります。
みんなありがとうございます。 — 光陽小児童会館の子供達が書いてくれた絵を看板設置しました。中学校側にあります。みんなありがとうございます。

現場の通行止めの箇所に貼ってます。
まわりの子供達も近くによったら危ないのが分かります。 — 現場の通行止めの箇所に貼ってます。まわりの子供達も近くによったら危ないのが分かります。

ICTの活用　快測ナビにて現地測量します。
慣れたら１人で測量できます。 — ICTの活用　快測ナビにて現地測量します。慣れたら１人で測量できます。

３D設計データを作成します。

TS出来形データを作成します。

8月31日月曜日より雨水桝の設置を始めました。

掘削深さは2ｍくらいになります。
埋め戻すまで危ないので気を付けてください。 — 掘削深さは2ｍくらいになります。埋め戻すまで危ないので気を付けてください。

しっかり土留支保工を行い土砂が崩れないよう施します。

取付管の入り口はモルタルで固めます。
一度　埋めて見えないようになってますが、最終的に上部の高さを合わせます。 — 取付管の入り口はモルタルで固めます。一度　埋めて見えないようになってますが、最終的に上部の高さを合わせます。

舗装版を撤去しました。

現況の舗装版を取壊しダンプに積込みアスファルト再生工場へ運搬します。

元々の道路です。

舗装版を撤去し、平坦に均して転圧します。

掘削の断面となります

ICTの活用です。　杭ナビと言います。

LN-150　設計値・高さ・幅・座標値などをCADから端末へ

端末（快測ナビ）にてTS出来形を測ります。

ｍｍ単位で掘削した深い、浅いが表示されます。

この端末に数字が出ます

凍上抑制層　（再生骨材I型40-0）　厚さ20ｃｍ

幅・厚さを管理します

骨材類を散布しながら転圧します。
防塵対策も兼ねてます。 — 骨材類を散布しながら転圧します。防塵対策も兼ねてます。

下層路盤（コンクリート再生砕石40-0）厚さ20ｃｍ

家の段差処理しながら転圧します。 — 下層路盤（コンクリート再生砕石40-0）厚さ20ｃｍ家の段差処理しながら転圧します。

連合町内会の皆様、まちづくりセンター所長、北警察署、北消防署、工事業者との協力で２班に分かれて
交通安全啓発、防犯対策、火災防止について呼びかけを行いました。 — 連合町内会の皆様、まちづくりセンター所長、北警察署、北消防署、工事業者との協力で２班に分かれて交通安全啓発、防犯対策、火災防止について呼びかけを行いました。

合計人数　70人超えてます

消防署長、警察の生活安全課の方から挨拶をいただきました

消防自動車も一緒にまわってくれました

工事に戻ります。
マンホールの高さを調整しました。 — 工事に戻ります。マンホールの高さを調整しました。

無収縮ﾓﾙﾀﾙの充填が終わりました

鉄蓋を取り付けます。　浮上防止蓋なので災害時の大雨でも蓋が外れないようになってます

工事の始まりと終わりの縁石です。

点字ブロック、縁石、宅地の塀が汚れないようテープやビニルシートで養生します

歩道の完成です。
車道部はこれから舗装します、10月末までに完成を目指してます — 歩道の完成です。車道部はこれから舗装します、10月末までに完成を目指してます

工事の中間点です
道路幅と形状が違うので、民地の高さや雨水が溜まらないよう調整しました — 工事の中間点です道路幅と形状が違うので、民地の高さや雨水が溜まらないよう調整しました

細かく高さ調整です

下層路盤　出来上がりました

上層路盤　（ｔ＝50）高さがきれいに決まりました。あと１層　舗装します。

下層路盤の検査です。

下層路盤・凍上抑制層の砕石厚さを確認します。

それぞれ所定の厚さ以上ありますので合格です。

アスファルト乳剤を散布します。

養生砂を散布します。
余剰の砂は掃き取ります。 — 養生砂を散布します。余剰の砂は掃き取ります。

砂の散布前は靴が汚れます。
シートの上を歩いてください。
少し待っていただきありがとうございます。 — 砂の散布前は靴が汚れます。シートの上を歩いてください。少し待っていただきありがとうございます。

上層路盤（舗装１層目）
段差を摺り付けていた合材をはがします。 — 上層路盤（舗装１層目）段差を摺り付けていた合材をはがします。

はがした後はしっかりとアスファルト乳剤を塗り（散布）ます。

上層路盤（舗装１層目）
アスファルトフィニッシャーにて敷き均します。 — 上層路盤（舗装１層目）アスファルトフィニッシャーにて敷き均します。

ローラーにてしっかりと転圧後、仕上がり高さを確認します。

上層路盤（１層目）と表層（２層目）
センターを150ｍｍ以上ずらさなければなりません — 上層路盤（１層目）と表層（２層目）センターを150ｍｍ以上ずらさなければなりません

W=180ｍｍずれてます。合格です。

上層路盤（１層目）と表層（２層目）
タックコートです。速乾性のアスファルト乳剤を使用します。
タックファインEという商品です。 — 上層路盤（１層目）と表層（２層目）タックコートです。速乾性のアスファルト乳剤を使用します。タックファインEという商品です。

速乾性のアスファルト乳剤ですが、撒いた直後は靴についてしまいます。
すみません、シートを敷きますのでその上をお通りください。 — 速乾性のアスファルト乳剤ですが、撒いた直後は靴についてしまいます。すみません、シートを敷きますのでその上をお通りください。

表層（２層目）
敷き均し　⇒　転圧です。　最初の転圧をアスファルトの温度が高いうちに行うと仕上がりが
きれいになります。 — 表層（２層目）敷き均し　⇒　転圧です。　最初の転圧をアスファルトの温度が高いうちに行うと仕上がりがきれいになります。

アスファルト合材の温度が50℃以下になったら開放します。

39.7℃　合格です。

完成しました。　のこり100ｍ施工して完成です。
本日10月21日　雨のため中止しました。
明日へ延期です。
地域住民の皆様、よろしくお願いします。 — 完成しました。　のこり100ｍ施工して完成です。本日10月21日　雨のため中止しました。明日へ延期です。地域住民の皆様、よろしくお願いします。
